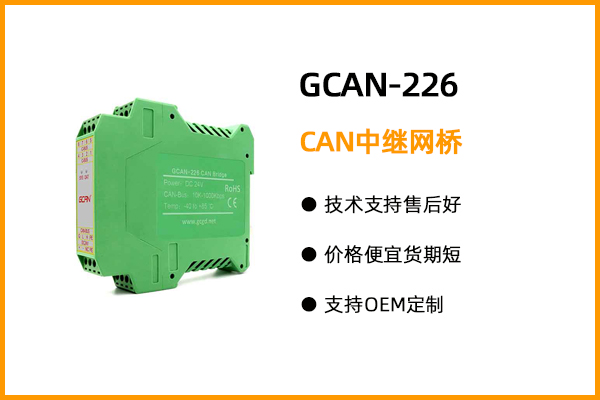

GCAN-226 CAN中繼網橋
- 品牌：
- GCAN廣成科技
- 型號：
- GCAN-226
- 應用：
- 汽車電子網絡 電力通訊網絡 工業控制網絡 高速、大數據量通訊
-
一、功能概述
GCAN-226模塊是集成2路CAN接口的高性能型CAN總線通訊中繼模塊。該型號CAN卡可兼容USB2.0總線全速規范，采用GCAN-226模塊高性能CAN接口卡，無需連接PC即可起到不同CAN網絡的中繼，使波特率不同的CAN網絡互相通信。GCAN-226模塊是連接不同CAN總線網絡的高性能工具，同時具有體積小巧、即插即用等特點，也是便攜式系統用戶的最佳選擇。GCAN-226模塊集成CAN接口電氣隔離保護模塊，雙路CAN分別隔離，使其避免由于瞬間過流/過壓而對設備造成損壞，增強系統在惡劣環境中使用的可靠性。GCAN-226模塊接口卡可使用我公司自主開發的GCANTools通用測試/配置軟件配置參數。
二、設備參數
沈陽廣成科技GCAN-226型CAN中繼器網橋的設備參數包括：
（1）PC接口符合USB2.0全速規范，兼容USB1.1及USB3.0；（2）集成2路CAN總線接口，使用鳳凰端子接線方式；（3）支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；（4）CAN總線通訊波特率在5kps~1Mbps之間任意可編程；（5）CAN總線自帶120Ω終端電阻，可通過連線接入；（6）CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；（7）總線自動復位；（8）使用外接電源(DC 9-30V)；（9）供電電流：25mA；（10）最高接收數據流量：14000 fps；（11）工作溫度范圍：-40℃~+85℃；
三、典型應用
沈陽廣成科技GCAN-226型CAN中繼器網橋的設備應用領域包括：
（1）汽車電子網絡（2）電力通訊網絡（3）工業控制網絡（4）高速、大數據量通訊
如果您需要對沈陽廣成科技GCAN-226型CAN中繼器網橋進行詢價或者技術咨詢，可以加微信13019325660或撥打電話具體對接。
四、設備安裝
1、設備尺寸

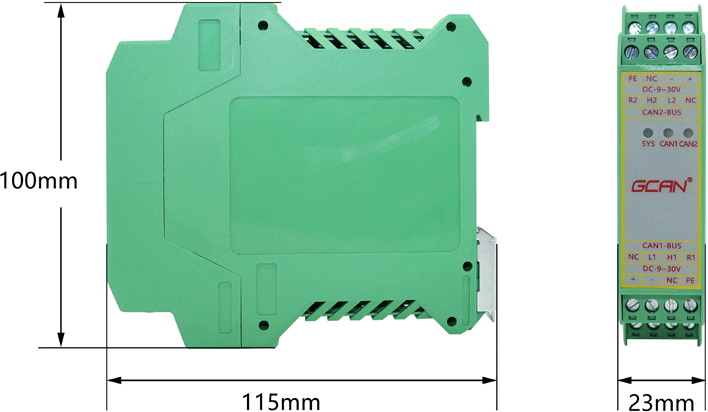

設備外形尺寸：(長，含接線端子)115mm*(寬)23mm*(高)100mm，其示意圖如圖所示。
GCAN-226模塊外形尺寸
2、設備固定

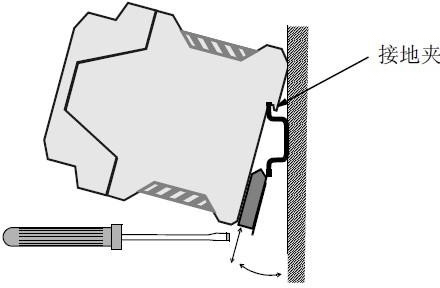

GCAN-226模塊安裝方法如圖所示，可使用一字螺絲刀輔助將模塊安裝到DIN導軌上。
GCAN-226模塊安裝
GCAN-226模塊與安裝模塊的導軌相連。如果導軌固定到一個接地的金屬組件板上，那么模塊會自動接地，不需要從外部接地線。如果導軌固定到一個未接地的底座上，那么必須將導軌連接到最近的接地端子上。
3、接口定義及功能
GCAN-226模塊集成2路DC 9-30V電源接口、2路標準CAN總線接口，CAN總線自帶120Ω終端電阻，可通過連線接入。GCAN-226模塊接線端子如圖所示。

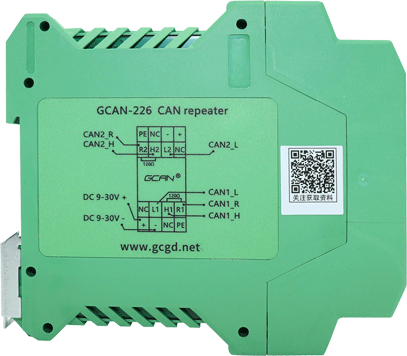

GCAN-226模塊接線端子排
GCAN-226模塊的上方為電源接口和CAN2接口。電源接口由1個4 PIN插拔式接線端子引出（綠色），CAN總線接口由一個4 PIN插拔式接線端子引出（綠色），電源接口及CAN2總線接口位置、接口定義如圖所示。

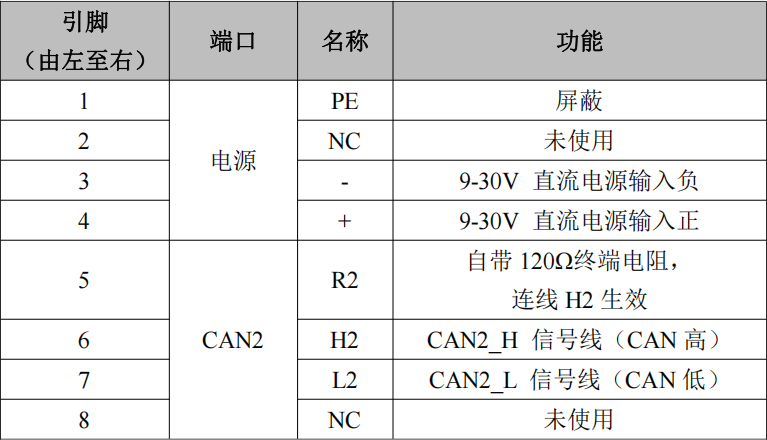

GCAN-226電源及CAN2接口定義
GCAN-226模塊的下方為CAN1接口和電源接口。電源接口由1個4 PIN插拔式接線端子引出（綠色），CAN總線接口由一個4 PIN插拔式接線端子引出（綠色），電源接口及CAN2總線接口位置、接口定義如圖所示。

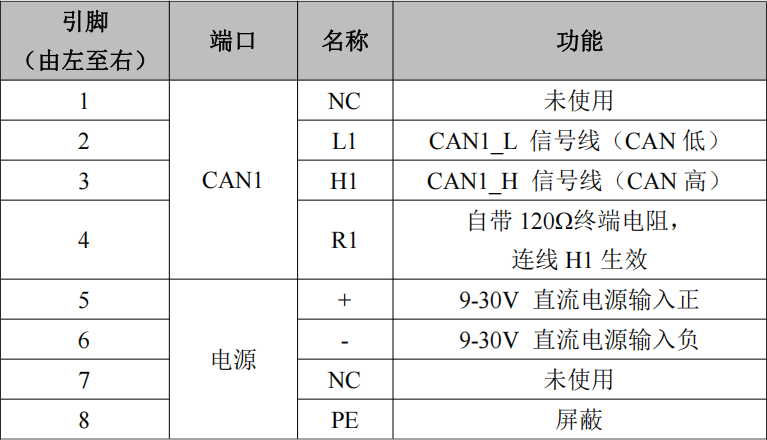

GCAN-226電源及CAN1接口定義
五、設備使用
GCAN-226模塊集成兩路CAN總線，無需連接PC即可起到不同CAN網絡的中繼，使波特率不同的CAN網絡互相通信。
1、CAN總線配置
GCAN-226系列模塊在使用前一般需要用戶對CAN總線通信參數進行配置或委托我公司出廠配置，本模塊有兩種配置方式。
2、通過撥碼開關配置CAN總線波特率

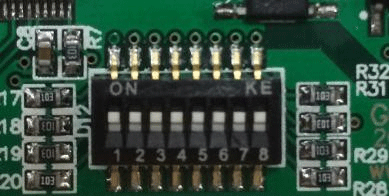

當用戶第一次使用GCAN-226模塊時，可先打開設備外殼，直接使用設備內部的撥碼開關調整對應CAN總線的波特率。撥碼開關如圖所示。
撥碼開關
撥碼開關設置波特率方法：系統先不要上電，用螺絲刀撬動綠色外殼，拿掉外殼主體，找到設備中如上圖所示的撥碼開關，撥碼開關的“1、2、3、4”號可以對CAN1波特率進行配置，“5、6、7、8”號可以對CAN2波特率進行配置。具體配置方法以CAN1為例，詳見表3.1。ON方向為1，數字方向為0。
注：硬件配置時，軟件配置失效。

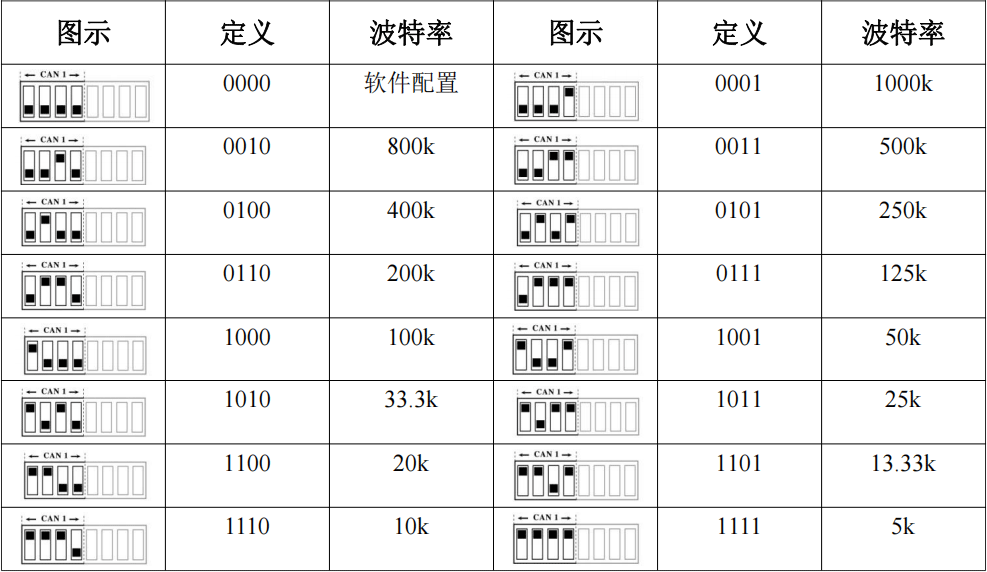

GCAN-226系列模塊波特率配置圖示
撥碼開關配置完成后，關閉設備外殼上電即可使用。
3、通過軟件配置CAN總線波特率
GCAN-226模塊也可以使用USB接口用PC端軟件配置參數，接口卡的USB接口符合USB2.0全速協議規范，可以與具有USB1.1標準、USB2.0標準、USB3.0標準的PC機連接通訊。具體配置方法如下：
用螺絲刀撬動綠色外殼，拿掉外殼主體，首先將GCAN-226模塊的波特率撥碼開關全部撥到數字一側（默認），然后通過Type-C數據線直接連接PC的USB接口。
（1）軟件啟動

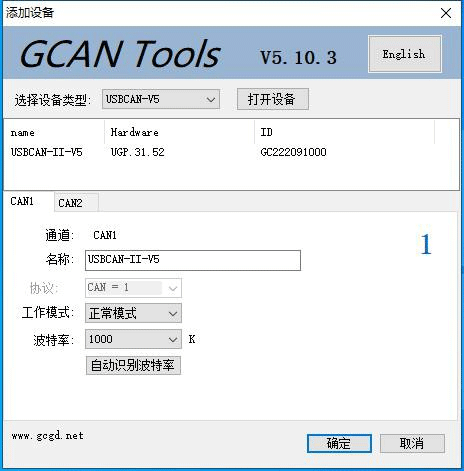

1、如用戶已安裝GCANTools軟件，可以通過雙擊桌面上的“GCANTools”圖標打開軟件，出現如圖的界面。
GCANTools軟件打開界面
2、選擇對應的設備類型后，點擊“打開設備”即可在設備列表中出現已經插入電腦USB接口的CAN設備。
（2）中繼功能
CAN中繼功能可將2條波特率相同或不同的CAN總線數據進行相互轉發。您可通過點選“工作模式”——“普通中繼模式”——“設置CAN1和CAN2的波特率”——“寫設置”來設置GCAN-226的工作模式。操作流程如圖所示。

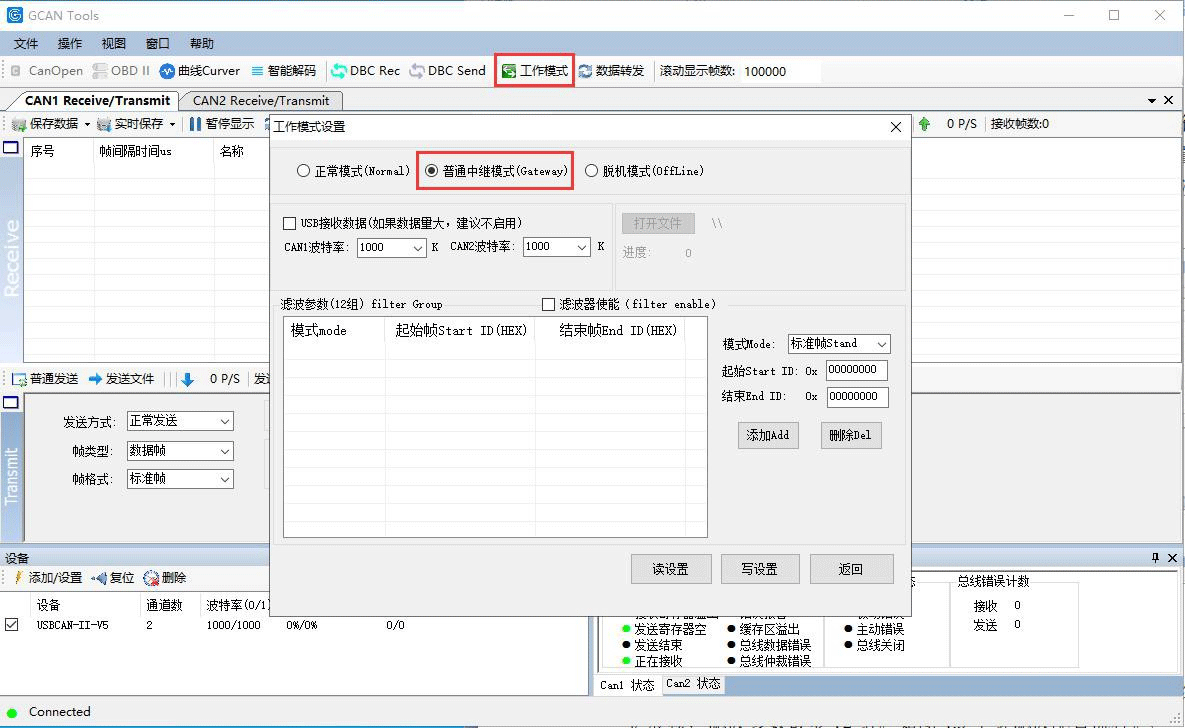

中繼模式配置流程
（3）中繼濾波功能
勾選濾波器使能，添加Add，使用中繼濾波功能。可以同時設置標準幀或者擴展幀，濾波參數最多12組。如圖中繼濾波配置流程。

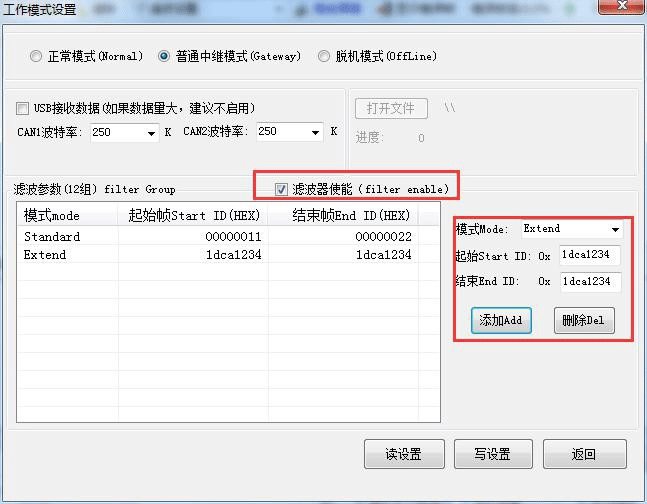

中繼濾波配置流程
設置完成后，點擊寫設置，會出現如圖所示的“設置成功，請重新插拔usb！”結果。之后設備需要重新上電，配置才會生效。
設置成功的結果
4、與CAN總線連接
GCAN-226系列模塊接入CAN總線連接方式為將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。CAN總線網絡采用直線拓撲結構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。CAN總線的連接見圖所示。

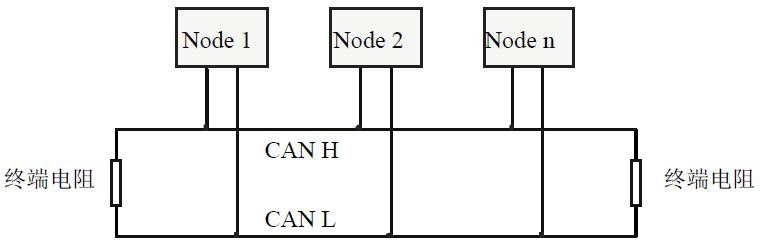

CAN總線網絡的拓撲結構
請注意：CAN總線電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率，最大總線長度和波特率關系詳見表。若通訊距離超過1Km，應保證線的截面積大于Φ1.0mm2，具體規格應根據距離而定，常規是隨距離的加長而適當加大。

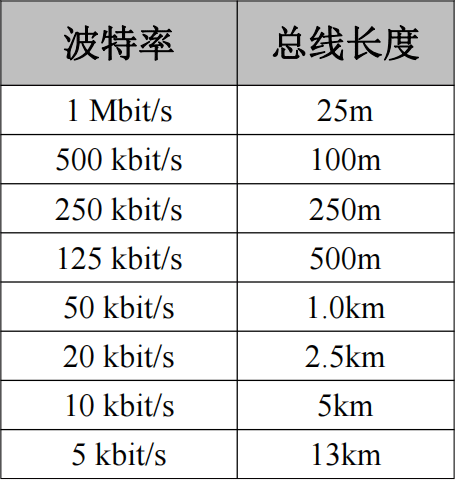

波特率與最大總線長度參照表
5、CAN總線終端電阻

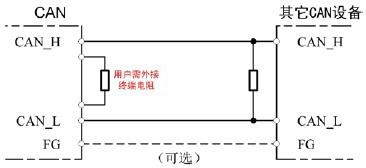

為了增強CAN通訊的可靠性，消除CAN總線終端信號反射干擾，CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻，如圖所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。
GCAN-226系列模塊與其他CAN節點設備連接
注意：GCAN-226內部已集成120Ω終端電阻，可通過自己接線是否將電阻接入總線，R1、R2分別對應為CAN1、CAN2的終端電阻，H1連線R1即可啟用CAN1端終端電阻，H2連線R2即可啟用CAN2端終端電阻。接線如圖所示：
6、系統狀態指示燈
GCAN-226系列模塊具有1個PWR指示燈用來情況，1個SYS指示燈用來指示系統供電和系統的運行狀態，2個CAN指示燈用來指示CAN總線數據傳輸。這3個指示燈的具體指示功能見下表，這3個指示燈處于各種狀態的含義如表所示。

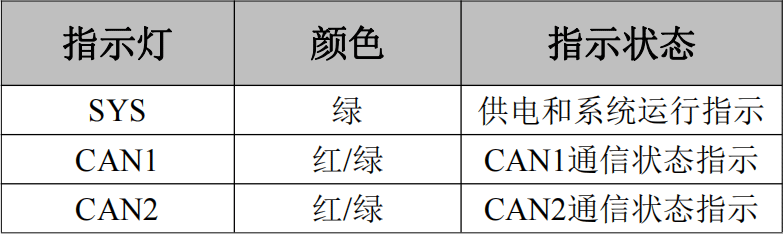

GCAN-226系列模塊指示燈

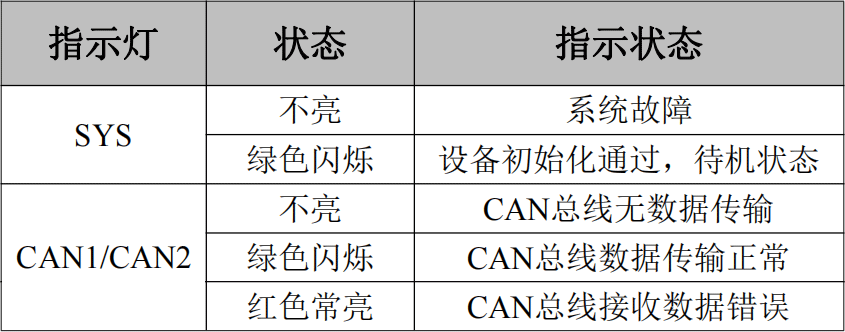

GCAN-226系列模塊指示燈狀態
● GCAN-226模塊上電后，SYS指示燈立即點亮，表明設備已經供電，待機狀態；否則，表示系統存在電源故障或發生有嚴重的錯誤。；● 對應CAN線均連接正常后，當有數據在CAN總線傳輸時，CAN燈隨數據頻率閃爍，無數據時熄滅；● 同數據頻率下，撥碼開關配置CAN燈相對快閃近乎常亮，軟件配置CAN燈相對慢閃；● 如果CAN總線出現通訊錯誤，CAN燈將變紅。

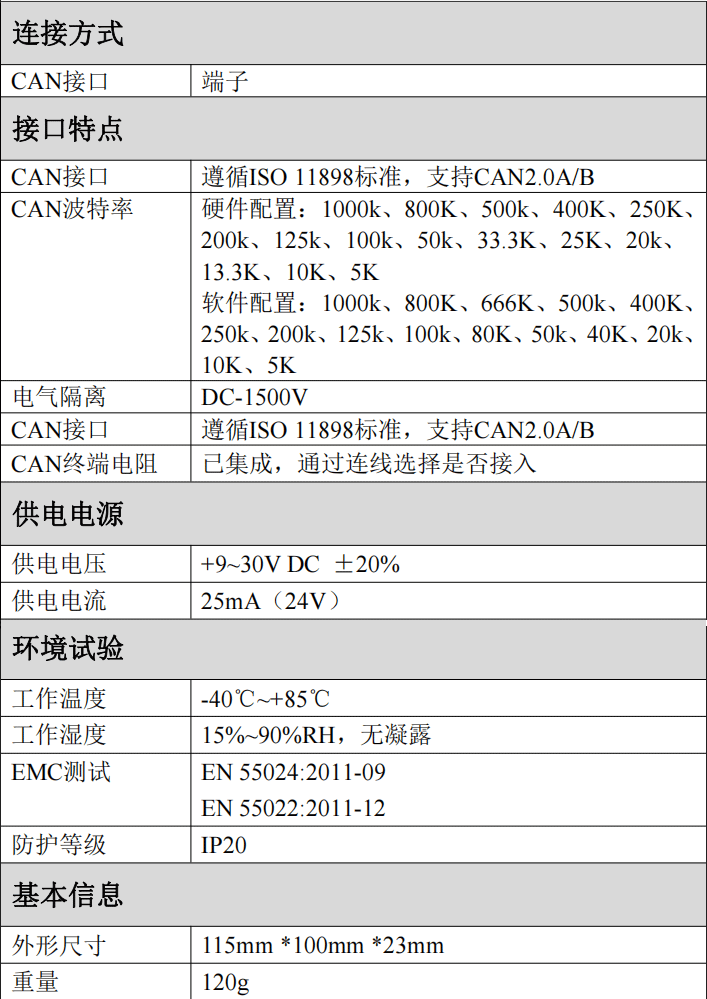

六、技術規格
-
沈陽廣成科技GCAN-226型CAN中繼器網橋的設備參數包括：
（1）PC接口符合USB2.0全速規范，兼容USB1.1及USB3.0；（2）集成2路CAN總線接口，使用鳳凰端子接線方式；（3）支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；（4）CAN總線通訊波特率在5kps~1Mbps之間任意可編程；（5）CAN總線自帶120Ω終端電阻，可通過連線接入；（6）CAN總線接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；（7）總線自動復位；（8）使用外接電源(DC 9-30V)；（9）供電電流：25mA；（10）最高接收數據流量：14000 fps；（11）工作溫度范圍：-40℃~+85℃；- 1、GCAN-204 modbus RTU轉CAN設備使用
