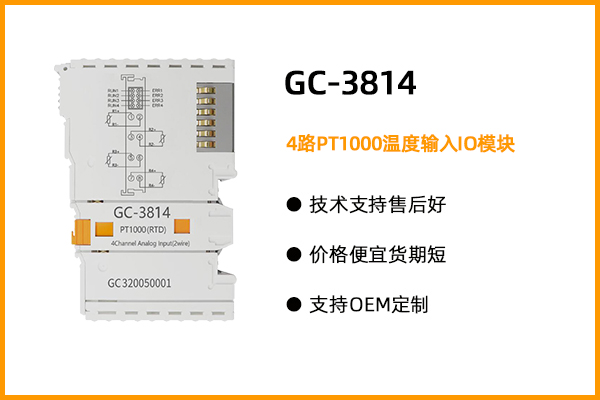

GC-3814型4路PT1000溫度模擬量輸入IO(2線16位）
- 品牌：
- GCAN廣成科技
- 型號：
- GC-3814
- 應用：
- 沈陽廣成科技GC-3814模塊是集成4路溫度傳感器（PT1000）輸入通道的I/O模塊。該模塊可用于實時采集溫度信息，并將采集到的數值通過內部總線發送給GCAN-PLC-400/510/511或GCAN-8000/8100/8200/8300系列耦合器。該模塊可與其他任何GC系列IO模塊搭配使用，實現工業自動化或分布式控制系統中模擬量數據的采集與處理。
-
一、功能概述
沈陽廣成科技GC-3814模塊是集成4路溫度傳感器（PT1000）輸入通道的I/O模塊。該模塊可用于實時采集溫度信息，并將采集到的數值通過內部總線發送給GCAN-PLC-400/510/511或GCAN-8000/8100/8200/8300系列耦合器。該模塊可與其他任何GC系列IO模塊搭配使用，實現工業自動化或分布式控制系統中模擬量數據的采集與處理。
二、設備參數
沈陽廣成科技GC-3814模塊的設備參數包括：
（1）輸入點數為4個；（2）接線形式采用2線制；（3）傳感器類型為PT1000；（4）測量溫度范圍為-200~+500℃；（5）測量分辨率為0.1℃/數位；（6）誤差為±2℃；（7）轉換時間約為250ms；（8）測量電流流小于0.5mA（取決于負載）;（9）電氣隔離為500Vrms；（10）通過GCAN-PLC-400/510/511或GCAN-8000/8100/8200/8300供電；（11）電流消耗為200mA；（12）過程映像中的位寬輸入為4x2字節；（13）組態無地址設置，通過總線耦合器或控制器配置；（14）工作溫度范圍：-40℃~+85℃；（15）尺寸：長100mm*寬69mm*高12mm。
三、應用領域
沈陽廣成科技GC-3814模塊的設備應用領域包括：
（1）直接連接電阻型傳感器；（2）將PT1000接入總線耦合器或控制器。
如果您需要了解更多設備信息、詢價或技術咨詢，可以撥打電話或加微信13019325660。 -
- 沈陽廣成科技GC-3814模塊的設備參數包括：
（1）輸入點數為4個；（2）接線形式采用2線制；（3）傳感器類型為PT1000；（4）測量溫度范圍為-200~+500℃；（5）測量分辨率為0.1℃/數位；（6）誤差為±2℃；（7）轉換時間約為250ms；（8）測量電流流小于0.5mA（取決于負載）;（9）電氣隔離為500Vrms；（10）通過GCAN-PLC-400/510/511或GCAN-8000/8100/8200/8300供電；（11）電流消耗為200mA；（12）過程映像中的位寬輸入為4x2字節；（13）組態無地址設置，通過總線耦合器或控制器配置；（14）工作溫度范圍：-40℃~+85℃；（15）尺寸：長100mm*寬69mm*高12mm。 - GCAN-PLC產品功能及應用視頻：
OpenPCS軟件編程界面及工作窗口簡介
OpenPCS軟件新建工程項目的方法
GCAN-PLC結構及接線方法
使用GCAN-PLC控制多個步進電機實現控制三軸運動平臺
GCAN-PLC通過CANopen協議控制多個伺服電機實現基本運動控制
GCAN-PLC例程視頻：
PLC跑馬燈實驗及輸入輸出例程
CAN收發數據例程（ST）
OpenPCS軟件CAN及CANopen通訊例程
GCAN-PLC，Modbus主+Modbus從站例程（ST）
GCAN-PLC編程實例視頻：
GCAN-PLC的CAN總線例程介紹及編程實例
GCAN-PLC的串口通信例程介紹及Modbus-RTU協議編程實例
-
1、一體式PLC控制器系列
GCAN-PLC-200一體式可編程邏輯控制器
GCAN-PLC-210一體式可編程邏輯控制器
GCAN-PLC-220一體式可編程邏輯控制器
GCAN-PLC-230一體式可編程邏輯控制器
GCAN-PLC-240一體式可編程邏輯控制器
GCAN-PLC-310一體式可編程邏輯控制器
GCAN-PLC-324系列一體式可編程邏輯控制器
GCAN-PLC-326系列一體式可編程邏輯控制器
2、組合式PLC控制器系列
GCAN-PLC-301/302插片式可編程邏輯控制器
GCAN-PLC-320/321/322插片式可編程邏輯控制器
GCAN-PLC-325插片式可編程邏輯控制器
GCAN-PLC-400插片式可編程邏輯控制器
GCAN-PLC-425插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-430插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-510插片式可編程邏輯控制器
GCAN-PLC-511插片式可編程邏輯控制器
GCAN-PLC-521插片式可編程邏輯控制器
GCAN-PLC-522插片式可編程邏輯控制器
GCAN-PLC-530插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-530C插片式ethercat通訊可編程邏輯控制器
GCAN-PLC-535插片式ethercat通訊可編程邏輯控制器
3、PLC開發板
GCAN-PLCcore-M7 PLC核心開發板
4、一體式總線IO耦合器
GCAN-4032 分布式CANopen遠程IO
GCAN-4038 8路模擬量輸入CANopen IO耦合器
GCAN-4048 8路熱電偶輸入CANopen IO耦合器
GCAN-4055 8路數字量輸入8路數字量輸出CANopen IO耦合器
GCAN-4056 8路數字量輸入8路數字量輸出CANopen IO耦合器
GCAN-4057 8路數字量輸入8路數字量輸出CANopen IO耦合器
GCAN-4068 8路4-20mA電流輸出CANopen IO耦合器
GCAN-4128 4路數字量輸入4路數字量輸出CANopen IO耦合器
GCAN-5032 分布式EtherCAT遠程IO
GCAN-6057 8路數字量輸入8路數字量輸出CANopen IO耦合器
5、組合式總線IO耦合器
GCAN-8000插片式CANopen IO耦合器
GCAN-8001組合式CANopen IO耦合器
GCAN-8100插片式modbus IO耦合器
GCAN-8101組合式Modbus IO耦合器
GCAN-8200插片式ethercat IO耦合器
GCAN-8201插片式ethercat IO耦合器
GCAN-8300插片式profinet IO耦合器
6、插片式IO擴展模塊
GC-1008 8路PNP數字量輸入IO模塊
GC-1016 16路PNP數字量輸入IO模塊
GC-1018 8路NPN數字量輸入IO模塊
GC-1502 2路計數器輸入IO模塊
GC-1602 2通道AB相計數模塊
GC-2008 8路PNP數字量輸出IO模塊
GC-2016 16路PNP數字量輸出IO模塊
GC-2018 8路NPN數字量輸出IO模塊
GC-2204 4路繼電器輸出IO模塊
GC-2214 4路繼電器輸出IO模塊
GC-2302 2路PWM脈沖輸出IO模塊
GC-3604 4路-5V-+5V電壓輸入IO模塊
GC-3624 4路-10V-+10V電壓輸入IO模塊
GC-3644 4路0-20mA電流輸入IO模塊
GC-3654 4路4-20mA電流輸入IO模塊
GC-3664 4路0-+5V電壓輸入IO模塊
GC-3674 4路0-+10V電壓輸入IO模塊
GC-3804 4路PT100溫度輸入IO模塊
GC-3814 4路PT1000溫度輸入IO模塊
GC-3822 2路PT100溫度輸入IO模塊

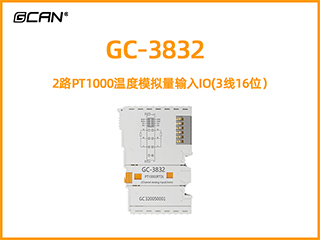

GC-3832 2路PT1000溫度輸入IO模塊

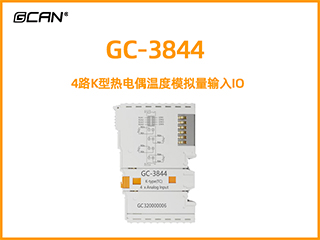

GC-3844 4路K型熱電偶輸入IO模塊
